1、概述

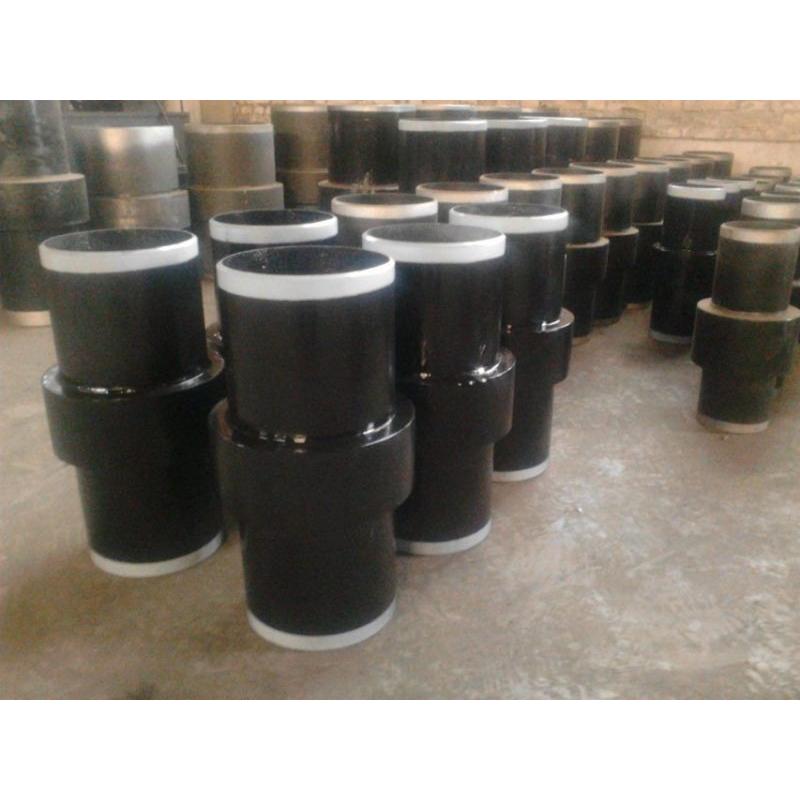

    LFJ系列絕緣接頭是埋地鋼質規定要求的密封性能和電法腐蝕防護工程所需求的電絕緣性能的管道接頭統稱。它包含組合件、絕緣板、填充料、密封環、短管等。具有焊接端整體結構制造(直埋、免維護)的絕緣接頭是我公司九十年代引進的高新技術，內部構造采用O型或U型膠圈密封，至今領先于國內市場。生產制造中嚴格執行GB150-98《鋼制壓力容器》、HG20583-98《鋼制化工容器結構設計規定》和JB4730-2005《壓力容器無損檢測》等要求，使產品質量得以穩步提高。

2、產品性能

    2.1絕緣性高

    LFJ系列絕緣接頭絕緣環采用具有高抗壓強度(不小于350N/mm2)、低吸水性、高電絕緣強度、抗老化材料，絕緣電阻值大于10MΩ，遠遠大于其它絕緣接頭電阻值，因而大大提高了絕緣性，降低了泄露電流，更能充分發揮陰極保護作用，提高被保護管道的運行壽命。

    2.2鋼度大

    LFJ系列絕緣接頭形成了遠遠大于管線抗彎截面系數的鋼性圓筒，理所當然的可以承受較大的彎矩(按與管線等強度設計)，消除了其它絕緣接頭因結構不盡合理造成鋼度不足引起泄漏事故。

    2.3壽命長

    LFJ系列絕緣接頭采用二次密封機構，O型和U型自緊式密封圈，封住了絕緣環的層壓斷面。徹底避免產品在水壓試驗時的潮氣及阻止土壤內潮氣滲入街頭內部，密封性能好。加之套筒(組合件)內的環形空間，注入高分子復合材料，低粘度，冷固熱硬性樹脂。并具有一定的壓縮強度。杜絕了因密封失效引起的滲漏，以及由滲漏造成的絕緣性失敗，尤其采用橡膠之王(氟橡膠)進行密封，抗老化程度大大加強，使之使用壽命與管線等同。

    2.4埋地安裝

    LFJ系列絕緣接頭由于絕緣性高，密封可靠，與管線等壽命相等，不需維護，故地下安裝時不必設觀察井，可整體直接埋于地下。

3、主要技術參數

    LFJ系列絕緣接頭在極限的工作條件下，密封可靠，電絕緣性能好，任何金屬部件的應力均不超過其規定的最小屈服強度的90%，確保永久彈性和緊密性。

    LFJ系列絕緣接頭按照等強度原則，鍛件的標準屈服強度應與所連接管線材料標準屈服強度一致。短節(與鍛件焊接的短節)的屈服強度與所連接管線的屈服強度一致，并且有良好的可焊性。

4、結構特點

    LFJ系列絕緣接頭采用焊接端整體結構。結構主體為整體鍛制或鍛制本體與短節(鋼板卷制或鋼管)焊接連接結構。

    LFJ系列絕緣接頭中的壓力密封采用O型或U型自緊密封圈，且密封圈由模壓成型，具有永久的殘余彈性保證接頭的可靠密封。

5、材料

    5.1金屬材料

    組合件：鍛件

    短管：無縫鋼管或板卷制

    5.2非金屬材料

    絕緣板：3240高強度酚醛層壓布板(GB1303)

    O型和U型密封圈：氟橡膠。

    5.3填充材料：環氧樹脂

6、執行標準

    LFJ系列絕緣接頭的制造、檢驗及驗收滿足以下標準、規程和規范的最新版本要求并符合ISO9001質量體系的要求。

    GB/T1047—2005 管道元件的公稱通徑

    SY/T0516-8212;2008 絕緣法蘭設計技術規定

    SY/T0086-8212;2003 陰極保護管道的電絕緣標準

    GB/T8163-8212;2008 輸送流體用無縫鋼管

    GB/T1303.1-8212;1998 3240 環氧玻璃布層壓板

    NB/T 47008-8212;2010(JB/T 4726) 承壓設備用碳素鋼和合金鋼鍛件

    NB/T 47009-8212;2010(JB/T 4727) 低溫承壓設備用低合金鋼鍛件

    GB/T9711.2-8212;1999 石油天然氣工業輸送鋼管交貨技術條件 第2部分：B級鋼管

    GB/T1048-8212;2005 管道元件公稱壓力

    GB/T1182-8212;2008 形狀和位置公差 代號及其注法

    GB/T1184-8212;1996 形狀和位置公差 未注公差的規定

    GB/T1800-8212;1999 公差與配合 總論 標準公差與基本偏差

    GB/T1804-8212;2000 一般公差 線性尺寸的未注公差

    GB/T3452.1-8212;1992 液壓氣動用O型橡膠密封圈尺寸系列

    GB/T3452.3-8212;2005 液壓氣動用O型橡膠密封圈溝槽尺寸和設計計算

    GB/T9969.1-8212;1998 工業產品使用說明書總則

    GB/T4208-8212;2008 外殼保護等級

    GB/T50058-8212;92 爆炸和火災危險環境電力裝置設計規范

7、產品特點

    產品規格：DN10～DN3200

    壓力等級：PN0.6MPa～PN42.0MPa

    絕緣性能好：500V搖表測試絕緣電阻≥200MΩ，擊穿電壓≥3KV。

    壽命長：與管線同壽命、等強度。

    強度高：壓力試驗≥1.5PN(設計壓力)。

    使用溫度：-30℃—+100℃。

    適用介質：油、氣、水、化工原料、煤漿等。

8、材料特點：

    本查您所采用的材料滿足以下要求：

    絕緣材料：高強度環氧樹脂和玻璃纖維層狀符合材料：ASTM D709 G11。

    彎曲強度：縱向≥390MPa、橫向≥290MPa；

    拉伸強度：縱向≥340MPa、橫向≥240MPa；

    抗壓強度：≥340MPa；

    吸水性：≤30mg；

    浸水后電阻≥5*108Ω

    擊穿電壓≥35KV

    組合鋼體：Q235、20#、16Mn、F42、F46、F48、F50、F52、F56、F60、F65

    焊接短管：Q235、20#、16Mn、L210、L245、L290、L320、L360、L390、L415、L450、X42、X46、X52、X56、X65

    密封材料：O形或U形密封環：氟橡膠、腈基丁二烯橡膠，符合ASTM D2000。

    填充材料：冷固性樹脂；

    絕緣涂料；進口液體環氧樹脂；

    防腐材料：熱縮防腐材料；

9、安裝要求：

    1.絕緣接頭安裝處50米內，避免有待焊死口。

    2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線。

    3.絕緣接頭與管線儀器試壓。

    4.絕緣接頭與管線連接后，應按要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。

    5.絕緣接頭可安裝在地下直管段上。

    6.絕緣接頭采用地面安裝時，應安裝在距彎頭20米外的只管段上并設置支架。

    7.絕緣接頭避免安裝在立管上。

    8.埋地安裝時應避免安裝在常年積水處。
