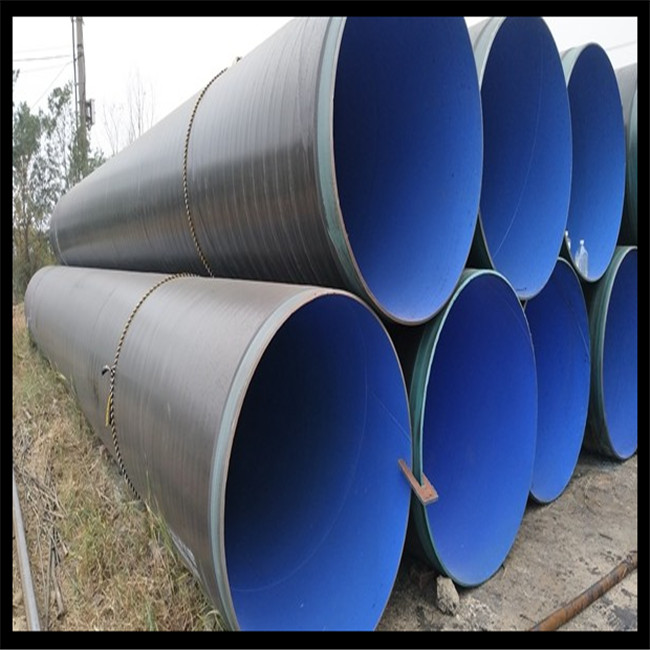

輸水管道用大口徑TPEP防腐鋼管廠家TPEP防腐鋼管外壁防腐形式：采用三層結構聚乙烯防腐涂層，厚度≥2.5mm；執行標準：《GB/T20埋地鋼質管業聚乙烯防腐層》；內壁防腐：采用熱熔結環氧樹脂粉末涂層，厚度≥350um，執行標準：《CJ/T120-給水涂塑復合鋼管》生產流程：產品內壁采用熱噴涂環氧粉末防腐方式，粉末經中頻的高溫加熱熔結后均勻地纏繞涂覆在管體表面上，形成內壁防腐層達到了食品級的防腐要求。產品外壁采用3PE防腐加工處理，一層環氧粉末；一層粘膠劑；一層聚乙烯的三層防腐結構。

　　輸水管道用大口徑TPEP防腐鋼管廠家外PE內EP防腐螺旋鋼管是結合熱固性環氧樹脂粉末涂料與聚乙烯特性以及加工工藝后，將三層結構聚乙烯涂層與熔結環氧粉末涂層技術巧妙結合，為埋地鋼管的腐蝕防護提供了*方案，內壁熔結環氧樹脂粉末（FBE）防腐，解決了管道的內防腐問題，管道糙率小、內壁光滑、水力性能。通過設計實例分析得出：與同管徑管材相比，采用內壁熔結環氧涂層的管路損失可以降低30％以上；在輸送相同流量的情況下，其管徑可以減小一級，從而降低了成本，減少了能耗。已成為市場上應用的一種大口徑輸水大口徑輸水管道的主品。在國內南水北調配套工程、APEC峰會北京懷柔雁棲湖生態供水、辦會場崇禮滑雪場國家重點項目中得到應用。防腐鋼管處理工藝包括預熱、加熱、冷卻：(1)鋼軌頭部預熱利用工頻電源將鋼軌頭部感應加熱，預到550~600°C，其目的是提高后期感應加熱時的電效率。如:電源功率和頻率配置得合適，螺旋焊管價格可以直接進行感應加熱而不必。(2)鋼軌頭部加熱到淬火溫度利用中頻電源頻率為Hz電源將鋼軌頭部加熱到850~900T：,進行短時間透熱均溫，頭部金屬完全奧氏體化。隨后，立即進人快速淬火冷卻。(3)鋼軌頭部淬火冷卻鋼軌頭部達到奧氏體化溫度后，立即行壓縮空氣噴吹或壓力噴霧淬火冷卻。在C曲線的高溫區段控冷卻速度，保持冷卻速度獲得細小片層間距的珠光體組織。淬火卻階段當頭部溫度下降至450~500°C時，應停止壓縮空氣或壓水霧冷卻，轉為空冷直到常溫。

　　TPEP防腐鋼管(3PE外防腐熔結環氧粉末內防腐)優點是:1)結合鋼管的機械強度和塑料的耐蝕性于一體，外壁3PE涂層厚度2.5-4mm耐腐蝕耐磕碰。2)內壁摩阻系數小，輸送同等流量可以降低一個口徑級別3)內壁達到國家衛生標準，光滑不易結垢，具有自清潔功能。4)TPEP防腐鋼管是涂塑鋼管的第四代防腐產品，防腐性能強，自動化程度高，綜合成本低。缺點:施工比較慢，焊接要求較高。內環氧外單層PE與內環氧外3PE比較:聚乙烯和環氧具有優良的耐腐性，但是各有千秋，聚乙烯屬于熱塑性物質，柔性好，耐磕碰，由于是非極性分子與鋼管附著力的持久性差;環氧樹脂屬于極性分子，有羥基基團在一定溫度下，易與鋼管發生反應，附著力極強，但是由于是熱固性物質，不耐磕碰。因此兩種材料的組合屬于目前防腐行業搭配。涂塑鋼管行業由最早的內外聚乙烯，由于附著力問題，發展到內外環氧，但是外環氧層不耐磕碰，后來發展到第三代內環氧外聚乙烯，但是單層聚乙烯直接與鋼管結合還是存在附著力問題，最后升級到現在的第四代防腐內環氧外三層結構聚乙烯1)外觀質量:目測，涂層表面應平整光滑，不得有明顯流淌現象。2)厚度檢測:用涂層測厚儀繞焊口兩側補口區上、下、左、位置共8點進行總厚度測量，其最小值不得小于管體涂層的最小厚度。若有小面積厚度不夠，可打毛后用雙組分環氧涂料進行修補;若厚度不夠處的面積超過鋼管補口區表面積1/3，則應重新噴涂。每班應對補口涂層進行一次底層、面層厚度檢查，如底層厚度達不到厚度要求，再隨機抽查一處;如底層厚度達到最小要求，則該班噴涂厚度合格;如底層厚度達不到最小要求，則該班補口施工不合格，按規定處理，或與業主協商解決。3)漏點檢測:用電火花檢漏儀以5V/um的直流電壓對補口區涂層進行檢測，如有漏點，應按要求進行處理.管道外防腐層補口：環氧粉末現場熱噴涂，環氧粉末現場熱噴涂工藝復雜，其工藝中最難控制的是加熱和噴涂。當加熱到要求溫度時，需撤走加熱裝置，換上噴涂裝置。這期間由于環境條件的不同，當換上噴涂裝置后，管體本身的溫度已發生了變化(逐漸降低)。因此，即使再有經驗，也很難保證噴涂環氧粉末時，管體的溫度正好是粉末的固化溫度。這樣就很難保證環氧粉末完全熔融、固化。另外，當涂層要求較厚時，可能會出現外邊的環氧粉末不能熔融、固化的情況。對于與管體涂層搭接部分和當補口質量達不到質量要求進行補涂時，很難保證前后兩層熔合到一起。總之，就目前的工藝，環氧粉末補口質量很難達到與管體相同的質量要求。最常見的質量問題是環氧粉末未能完全熔融、固化，造成漏點較多。
