產品參數

型    號

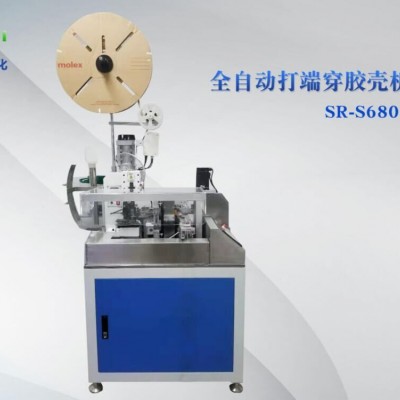

SR-S6801
工作電源
AC220V/ 50HZ單相
生產能力
600次×P 數 /小時（例：4P 產品*600 次=2400 條線材，600 套成品/時）
可加工線材
AWG#28——AWG#18 （視線材而定）
切斷長度
25mm——600mm（可按要求加長）
剝皮長度
前端1-4.5mm，后端1-7mm （可按要求加長）
切斷精度
0.2±0.02*L
扭皮長度
前端3-7mm
沾錫長度
1-7mm
壓縮空氣
0.4-0.6MPA
檢測裝置
電線有無/電線打結/氣壓檢測/端子壓力檢測 /（可選配CDD視覺檢測）
外形尺寸
L1650*W1000*H1500mm
重    量
約400kg

產品特點

1、單頭打端穿膠殼機可對線材實現切線、剝皮、鉚壓端子機、穿膠殼，沾錫等功能，裁線長度25mm——600mm，特殊長度還可定制。
2、沾錫線材90°垂直沾錫，可全沾和點沾，沾錫均勻；錫爐加熱管更換方便簡單，沾錫爐需要清潔時也可直接取出，便于維護。
3、單頭打端穿膠殼機切線剝皮采用高精度滾珠絲桿、切線精度可達0.01mm
4、自動穿膠殼機端子壓接全程壓力監控監測，壓接不良報警，并自動篩選采用，端子壓接外形CCD檢測（需選裝），不良品自動排出；
5、穿膠殼插拔力監測，插拔力大小可根據線材大小設定力度，不良品自動排出；
6、穿膠殼機構更換模塊化，相同pin距值的膠殼只需簡單調節兩個調整塊即可生產，不同pin距值的膠殼只需更換整組穿膠殼機構即可生產，更換簡單，提高效率。
7、膠殼插入機采用電腦操作界面，對端子進行全自動拉拔力檢測，并可以出具端子拉拔力曲線分析報告；搭載超高清視覺系統，能夠?qū)崿F(xiàn)對產品進行實時圖像顯示，對比，分析，壓接不良時會發出警報并自動篩選出不良品。
     此設計極大地節省了人工成本，保證產品質量，提高了生產效率。
