GBT43815-L17電工套管量規 實壁套管量規 波紋套管彎曲后zui小內徑量規 導管量規

電工套管量規（單個量規識別指導）

電工套管量規又稱：電工導管量規、絕緣電工套管量規、實壁套管量規、波紋套管量規

材料：鋼

精度：0.01

本套量規是指：GB/T 43815《建筑用硬聚氯乙烯（PVC-U）絕緣電工套管及配件》中所涉及到測量管材相關尺寸的所有量規。

本套量規適用于以塑料絕緣材料制成的，用于建筑物或構筑物內保護并保障電線或電纜布線的園形電工套管。

其中包括：

《GB/T 43815-2024 電工套管》圖片D.3，波紋套管彎曲后zui小內徑量規

《GB/T 43815-2024 電工套管》圖片E.1，實壁套管彎曲后zui小內徑量規

《GB/T 43815-2024 電工套管》圖片F.3，實壁套管內徑量規

共計十七件。

其中：

1、圖片D.3中，波紋套管彎曲后zui小內徑量規包括七件，

制造公差：+0.05mm

外形尺寸：8.6、11.3、14.6、19.4、25.0、31.7、41.0

尺寸分別為：

量規規格：16、20、25、32、40、50、63

量規直徑：8.6、11.3、14.6、19.4、25.0、31.7、41.0

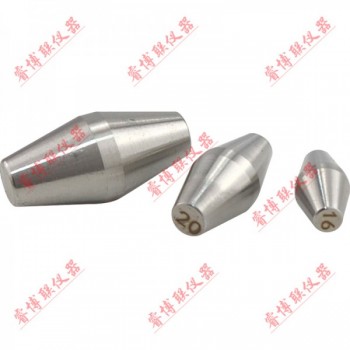

2、圖片E.1中，實壁套管彎曲后zui小內徑量規包括三件，

制造公差：+0.05mm

外形尺寸：10.2、13.1、16.8

尺寸分別為：

量規規格：16、20、25

量規直徑：10.2、13.1、16.8

3、圖片F.3中，實壁套管內徑量規包括七件，

制造公差：－0.01mm

外形尺寸：11.9、15.5、20.3、26.3、34.1、42.8、55.2

尺寸分別為：

量規規格：16、20、25、32、40、50、63

量規直徑：11.9、15.5、20.3、26.3、34.1、42.8、55.2
