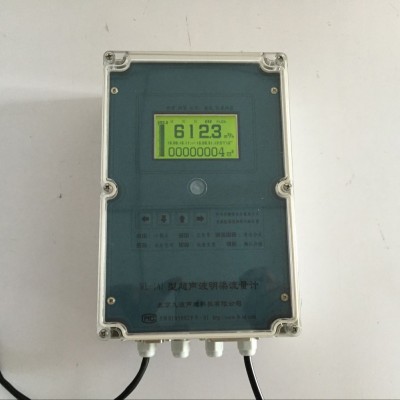

九波超聲波明渠流量計 用途

本儀表與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水流量，可以比其它形式的儀表，具有更高的可靠性。

本儀表有數據存儲功能。除存儲本儀表流量記錄外，還可以接入其它儀表的（4～20）mA信號，同時記錄（如水質測量儀表：COD、PH等，最多4路）。存儲的記錄可以通過儀表上的按鍵查看，或通過打印機打印，或通過RS-232、RS-485、GSM短信遠程通訊傳輸。

本儀表適用于環保部門監測企事業單位的污水排放，適用于污水處理廠測流量。

九波超聲波明渠流量計 量水堰槽測流量的原理

明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮。€與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位-流量關系，反求出流量。

矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

九波超聲波明渠流量計 主要技術指標及技術參數

1.  流量范圍：10L/s～10m³/s （由配用的量水堰槽的種類、規格確定）

2.  累計流量：8位十進制數，累滿8位后自動回零，重計

3.  流量準確度：+5％（1%～3％配用量水堰槽的不確定，再附加上1%～2％的儀表測量誤差）

4.  測距范圍：0.4～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）

5.  測距準確度：±3mm （在1m量程內標定的結果）

6.  液位分辯：1mm

7.  工作環境溫度：-20℃～55℃

（交流供電，且儀表內有附加自伴熱時可以：-35℃～55℃，附加自伴熱要在訂貨時聲明）

8.  儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68

9.  供電電源：

交流供電：（220V±22V）  6W （使用儀表自伴熱時為26W）

直流供電：12V±2V 120mA  [直流供電時，儀表沒有（4～20）mA輸出和繼電器動作]

交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。

11. 儀表日歷鐘計時誤差: < 5分鐘/每月

12. 儀表數據存儲量：

    每月、每天、每小時的記錄：僅記錄流量 ＞2年，附加其它儀表4路 ＞4個月

每分鐘的記錄：僅記錄流量 ＞8小時，附加其它儀表4路 ＞4小時

14. 接入其它儀表的(4～20)mA電流：

儀表內部采樣電阻： 200Ω；負端與儀表地端共接

    可以接入的數量：I1、I2、I3、I4共4路

13. 可以配接的打印機：接口插座， DB25插孔
