VA 570嵌入式流量計0695 0570_A1_B1_C1_D1_E1_F1_G1_H1_I1_J1_K1_L1_M1_R1流量計

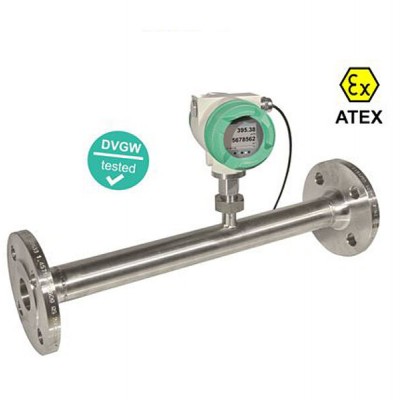

VA 570 - 集成有測量段的流量計

VA 570 型號的流量計在交付時集成有測量段。可提供法蘭版本或者帶 R 螺紋或 NPT 螺紋的測量段。

可旋下的測量單元是一項特別優勢。這樣在校準或清潔時可以快速方便地拆卸測量單元，不需要花費昂貴的費用拆卸測量段。在此期間通過螺絲堵（附件）封閉測量段。

在設計帶定心裝置的螺紋套管接頭時，確保傳感器在旋入測量段時準確定位于中心位置，同樣精確定位在壓縮空氣/氣體的流動方向中。這樣可避免不必要的測量值誤差。

適用于苛刻工業應用條件的堅固設計

新式消耗量和流量計 VA 550/ 570 流量計采用量熱法工作。因此不需要額外的溫度和壓力補償。

堅固的結構采用鋁制壓鑄殼體，堅固的傳感器探針采用不銹鋼 1.4571，新式 VA 550 和 VA 570 流量計適用于苛刻的工業應用條件。對于爆炸性環境內的應用還提供 ATEX 版本。對于如天然氣等氣體的流量和消耗量測量，我們還提供經 DVGW 認證的相應版本。

不同于目前常規采用的橋接電路，新開發的電子分析裝置以數字方式記錄所有測量值。通過這種方式可以在高達 180°C 的溫度范圍內進行非常精確和快速的測量。測量段為 1..1000，因此可以測量極低流速乃至高達 224 米/秒的流速。

可應用靈活的接口操作簡單

VA 550 和 VA 570 流量計標配 Modbus 輸出，因此可以傳輸所有如 Nm3/h、Nm3、Nm/s、Nl/min、Nl/s、kg/h、kg/min、ft/min、°C 等測量變量。所有參數均可直接在設備（顯示器）上或通過 PI 500 手持測量儀或維護軟件設置.當然還有 2 個 4...20 mA 監測流量和溫度的模擬量輸出以及監測消耗量的電流隔離脈沖輸出端．

通過 Modbus 可進行遠程診斷并檢查所有關鍵參數以及必要時的更改。例如可更改氣體種類、內徑、刻度等參數，或者在過程條件變化時置零或泄漏流量抑制。

通過遠程診斷和狀態消息可獲知溫度超限、傳感器損壞、校準日期等情況。

特殊測量技術特性：

? 在顯示屏中顯示 4 個數值：流量、總消耗、速度、溫度。可自由設置

單位

? 可通過 Modbus RTU 調取所有測量值、設置，比如氣體類型、內

徑、序列號等

? 可在顯示屏上全面讀取診斷功能，或者通過 Modbus 遠程查詢比

如校準循環、故障代碼、序列號

? 在超出校準循環時發出信息

? 標準版精度為測量值的 1.5 % ± 滿量程的 0.3 %

? 精密版精度為測量值的 1.0 % ± 滿量程的 0.3 %

? 測量段為 1：1000（0.1 至 224 米/秒）

? 通過顯示屏、便攜手持式設備 PI 500、電腦服務軟件在現場配置

和診斷

? 通過電腦服務軟件或者外部設備 DS 400、DS 500、PI 500 可自由

設置氣體類型（空氣、氮?dú)狻⒀鯕狻鍤獾龋?/p>

? 可自由設置參考條件 °C 和 mbar/hPa

? 零點設置、泄漏流量抑制

? 壓力損失可忽略不計

特殊機械特性：

? 堅固、耐沖擊的鋁壓鑄外殼，適用于室外區域，IP 67

? 所有接觸介質的零件都由不銹鋼 1.4571 制成

? 根據需要可提供德國天然氣和供水協會的天然氣許可證（最

高 16 bar）

? 壓力范圍最高 16 bar，特殊版本最高 40 bar

? 溫度范圍最高 180°C

? 沒有活動的零件，無磨損

? 傳感器尖端極其堅固，易于清潔

? 外殼可旋轉，顯示屏讀數可旋轉 180°

VA 570 - 嵌入式流量計

VA 570 訂購代碼示例：

0695 0570  VA 570流量計，集成有1/2”測量段

_A1   R 外螺紋

_B1   有集成顯示屏

_C1  2 個 4…20 mA 模擬量輸出端（電流隔離），脈沖輸出端，RS485 (Modbus-RTU)

_D1  不使用真實氣體平衡 - 通過氣體常數設置氣體類型

_E1  壓縮空氣

_F1  20°C，1000 mbar

_G1  16 bar

_H1  正常規格

_I1  測量值的 ± 1.5% ± 滿量程的 0.3%（標準）

_J1  氣體溫度最高 120°C（僅限 ATEX 版）

_K1  沒有爆炸危險的區域 - 無許可證

_L1

_M1  最高版本 (185 m/s)

_R1  特殊測量區域（在訂購時請說明）
