DS 500PM mobil便攜式智能圖表記錄儀訂購代碼0500 5340_A1_B1_C1_D1_E1

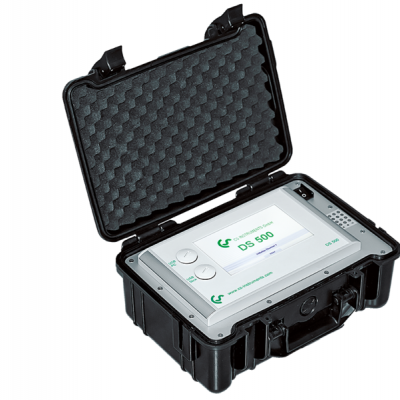

DS 500 mobil - 便攜式智能圖表記錄儀

未來的智能圖表記錄儀 - 依據 DIN EN 50001 進行能量分析

能量分析 - 消耗量測量 - 計算壓縮空氣系統上的泄漏

兼具各種優勢：

? 通過有觸控面板的 7“ 彩色顯示屏可方便地操作

用途廣泛：

? 多達 12 個傳感器/計數器，也可連接帶電源的外部傳感器/計數器

安全：

? 在存儲卡上可靠地保存所有測量值。通過 U 盤可方便地讀取數據

智能化能量分析：

- 生成的每立方米空氣的成本，單位為歐元

- 生成的空氣的 kWh/m3

- 每根管道的消耗，包括求和

便攜式 DS 500 的技術參數

工具箱尺寸： 360 x 270 x 150 mm

重量： 4.5 kg

材料： 壓鑄、聚酯薄膜、ABS

傳感器輸入端： 4/8/12 個模擬和數字傳感器輸入端可自由分配。參見

選配

數字 CS 露點傳感器和流量計，包括 FA/VA 系列 SDI 接

口、數字外部傳感器 RS 485/ Mobus RTU。

模擬 CS 壓力、溫度和鉗式電流表傳感器經過預配置。

模擬外部傳感器 0/4…20 mA，0…1/10/30 V，脈沖，Pt

100 / Pt 1000，KTY，計數器

傳感器電源： 24 VDC，每個傳感器最高 130 mA，集成有電源，最高

24 VDC，25 W。

對于 8/12 個傳感器輸入端的版本，2 個集成電源分別

最高 24 VDC，25 W

接口： U 盤，以太網 / RS 485 Modbus RTU / TCP, SDI 根據要

求可提供其他總線系統，可選擇網絡服務器

存儲卡： 存儲容量為 16 GB 的微型 SD 存儲卡

電源： 100…240 VAC / 50-60 Hz

彩色顯示屏： 7″ 透光 TFT 觸控面板，可顯示圖像、曲線、統計

精度： 參見傳感器規范

使用溫度： 0…50°C

存儲溫度： -20…70°C

輸入信號

內部或外部電源的信號

電流

測量范圍

分辨率

精度

輸入電阻

(0…20mA/4…20mA)

0…20 mA

0.0001 mA

± 0.03 mA ± 0.05 %

50 Ω

信號電壓

測量范圍

分辨率

精度

輸入電阻

(0…1 V)

0…1 V

0.05 mV

± 0.2 mV ± 0.05 %

100 kΩ

信號電壓

測量范圍

分辨率

精度

輸入電阻

(0…10 V / 30 V)

0…10 V

0.5 mV

± 2 mV ± 0.05 %

1 MΩ

RTD Pt 100

測量范圍

分辨率

精度

-200…850°C

0.1°C

± 0.2°C (-100…400°C)

± 0.3°C（剩余范圍）

RTD Pt 1000

測量范圍

分辨率

精度

-200…850°C

0.1°C

± 0.2° (-100…400°C)

脈沖

測量范圍 最小脈沖長度 100 μs 頻率 0...1

kHz 最高30 VDC

0500 5340   DS 500PM mobil

_A1   3個輸入端

_B1   100A/5A-至55kW

_C1   無數學計算功能

_D1   無適用于模擬信號的積算儀功能

_E1   無網絡服務器
